El DIRED-CAD la innovadora herramienta de software de ingeniería, especializada para el diseño e Ingeniería de redes eléctricas de distribución (Media Tensión y Baja Tensión) que unifica todas las fases de diseños y cálculos en un solo entorno completamente gráfico, simple y didáctico.

Incorpora opciones de diseño automatizados, desarrollando automáticamente los cálculos de perfiles de tensión, pérdidas, balance de cargas y otros relacionados, tanto en BT y MT en tiempo de diseño.

Integra en su propio entorno, bases de datos predefinidas, según normatividad de distintos países (Estructuras, soportes, conductores, luminarias, transformadores y otros). Además todas las bases de datos y parámetros de diseños y cálculos son configurables por el usuario, lo que le brinda la versatilidad de ser aplicado en cualquier país, adaptándose de manera sencilla a la Normatividad local.

El DIRED-CAD, optimiza y reduce los tiempos y recursos en más del 70%, comparado con los métodos tradicionales de dibujos en CAD y cálculos aislados.

CARATERÍSTICAS Y ALCANCES GENERALES

• Desarrolla proyectos de redes eléctricas de BT y MT, aéreas y subterráneas.
• Soporta todas las configuraciones eléctricas para MT (Trifásico, Bifásico, Monofásico).
• Soporta todas las configuraciones eléctricas para BT (Trifásico, Bifásico, Monofásico Fase-Fase o FaseTierra).
• Bases de Datos y configuraciones de diseño, predefinidos para distintos países según normas técnicas locales.
• Parámetros y factores de cálculos, métodos de diseño configurables y editables.
• Amplia bases de datos de simbologías y tipos de materiales, totalmente personalizables en caso el usuario requiera una configuración propia.
• Soporta el Diseño de redes mixtas aéreas y subterráneas en BT y MT.
• Exporta planos y diagramas unifilares en formato predefinidos listos para impresión, en distintas presentaciones y escalas configurables.
• Opciones de cálculos mecánicos de conductores y tablas de tendido de Conductores.
• Opciones de vista en perfil altimétrico de tramos de circuitos, simulación de catenarias y evaluación de DMS.
• Trabaja en coordenadas     XYZ        relativas              y coordenadas UTM absolutas WGS84.
• Exporta Nodos y recorridos de Circuitos a formato kml, para Google Earth.
• Permite el intercambio de Información con Sistemas de Información Geográfica (GIS)
• Software independiente de cualquier aplicación, aplicable en cualquier país del mundo (Español, Inglés, Portugués).

DIRED-CAD FULL

•  Permite el desarrollo de proyectos de Redes Aéreas y Subterráneas en BT y MT.
• No tiene limitaciones de número de Puntos de Diseño ni número de transformadores por
  proyecto.
• Bases de datos de materiales aéreos y subterráneas editables y configurables por el usuario,
  sin restricciones.
• Puede ser aplicado en todo tipo de proyectos urbanos y rurales y puede combinar en el
  mismo proyecto circuitos aéreos y soterrados.
• Recomendado para empresas eléctricas y todas las entidades del sector eléctrico,
  consultores y profesionales en general que desarrollan proyectos múltiples tanto en redes
  aéreas como en redes subterráneas en BT y MT.

DIRED-CAD AÉREO

• Permite el diseño de redes exclusivamente aéreas en BT y MT.
• No tiene limitaciones de número de Puntos de Diseño ni número de transformadores por
  proyecto.
• Bases de datos de materiales aéreos configurables por el usuario, sin restricciones.
• Puede ser aplicado en todo tipo de proyectos urbanos y rurales, pero redes exclusivamente
  aéreas.
• Recomendado para empresas eléctricas y todas las entidades del sector eléctrico,
  consultores y profesionales en general que desarrollan principalmente proyectos de redes
  aéreas en BT y MT.

DIRED-CAD EDUCATIVA

• Orientado exclusivamente para usos académicos
• Permite la simulación de proyectos de Redes Aéreas y Subterráneas en BT y MT.
• Tiene limitaciones de número de Puntos de Diseño y número de transformadores por
  proyecto.
• Tiene limitaciones de longitudes de circuitos por proyecto.
• Bases de datos de materiales aéreos y subterráneas limitados, configurables por el usuario
  con restricciones.
• Recomendado para estudiantes, universidades y/o instituciones de capacitación o
  actualización profesional.

Mapas de Lotización o datos topográficos de las zonas a electrificar

Según el tipo de proyecto y el tipo de información disponible Pueden ser:
• Planos de lotización o catastros (Planos de Arquitectura) en formato DXF, pueden haber sido
previamente dibujados en AutoCAD o Similar. Especialmente aplicable para lugares de mayor
densidad urbana, donde es necesario el detalle de las vías públicas y las dimensiones de las
viviendas.
• Datos topográficos en coordenadas XYZ o coordenadas UTM. Obtenidos con equipos de
topografía (Estación Total, GPS, Dron). Pueden ser cargados directamente de Excel o desde un
Archivo texto. Muy útil para proyectos en zonas rurales, donde las viviendas (cargas) están
dispersas y es prioritario conocer sus ubicaciones.
• Datos topográficos en archivos GPX.
• Directamente de Google Earth, en archivo kml.
• De cualquiera de las formas indicadas, el software regenera los planos de lotización en su propio
entorno respetando las coordenadas y/o escalas originales.

Tipos de Materiales y Condiciones de Diseños
• El software incluye una amplia base de datos de tipos de materiales, clasificados por tipos y
por normativas de distintos países. Solo debe seleccionar lo necesario según su proyecto.
• Las demandas y las demás consideraciones de diseños y cálculos son editables y
configurables por el usuario según las características de cada proyecto.

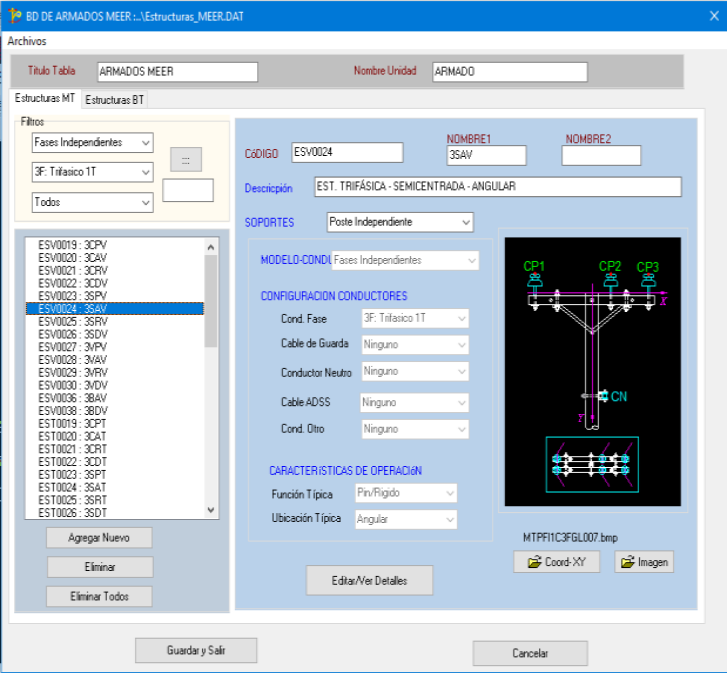

• Bases de datos de Estructuras y Soportes (Madera, Concreto, Metal y Fibra de vidrio).
• Bases de datos de conductores desnudos y aislados (Preensamblados, Autoportantes, Fases Independientes, Compactos o Ecológicos).
• Bases de Datos de Trasformadores (clasificados por niveles de tensión, según normativa de cada país).
• Bases de Datos de Luminarias, Acometidas  y Accesorios
• Bases de datos de Tipos de Tensores, Puestas a Tierra.
• Bases de datos de Equipos de Protección y Otros.
• Configuraciones y modelos de diseños y cálculos predefinidos para distintas normas de distintos países.
• Todas las bases de datos son editables en el mismo entorno del programa y el usuario puede crear sus propias bases de datos según su Normatividad Local.

• Calcula y propone centros de carga para zonas rurales.

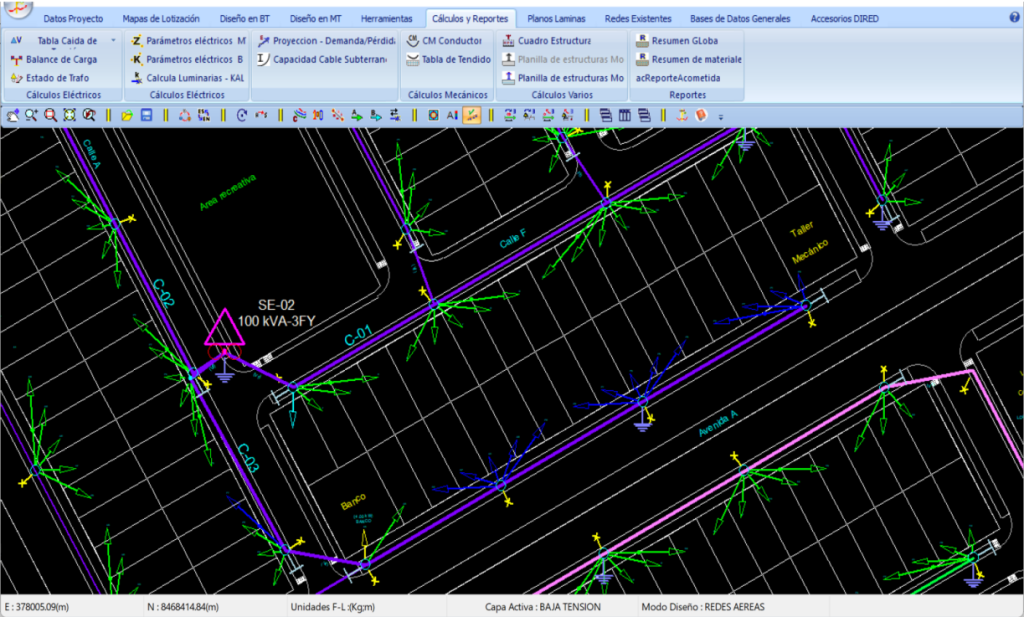

•  Cálculos de parámetros eléctricos en BT y MT, así como factores de caída de tensión, según las geometrías de las estructuras y/o configuraciones de los conductores y las condiciones de diseño del proyecto.
• Cálculos automáticos de flujos de corrientes y voltajes en nodos, en BT y MT para redes aéreas y subterráneas.
• Cálculos del porcentaje de caída de tensión por nodo y al final del circuito para alumbrado público y servicio particular.
• Cálculos de caídas de tensión en BT y MT.
• Regulación de tensión en transformadores.
• Cálculo del máximo número de luminarias, según factor KALP.
• Balance automático de cargas y opciones de ajuste manual.
• Cálculos de pérdidas de potencia por circuitos y mallas en BT y MT.
• Proyección de demandas y proyección de pérdidas.
• Cálculo de capacidad de corriente de conductores y alimentadores subterráneos.
• Cálculo de costos de pérdidas de energía proyectada según los años de operación.
• Cálculo y selección de transformadores según las cargas del diseño.
• Cálculos de perfiles de tensión con reguladores de tensión en MT (redes radiales).
• Cálculos mecánicos de conductores y tablas de tendido de conductores.

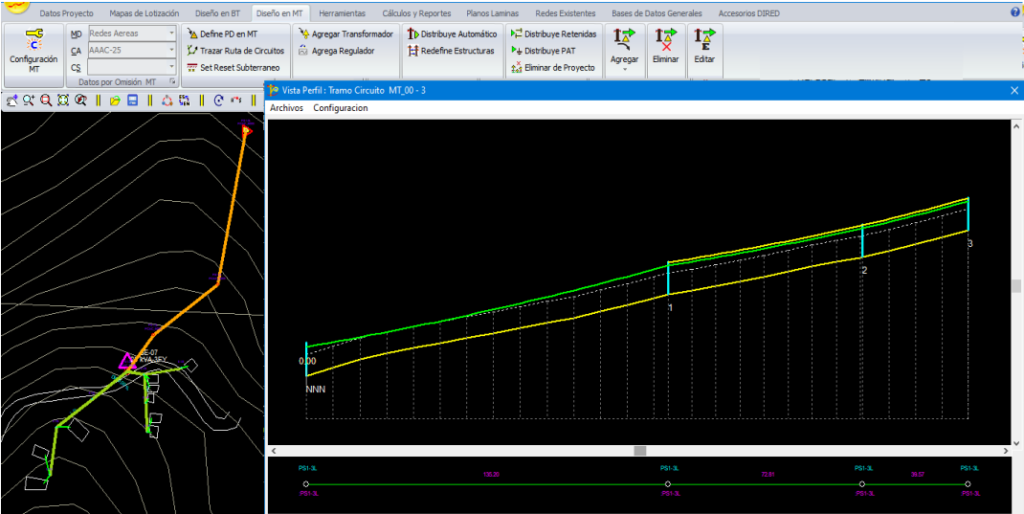

• Cálculos y visualización del perfil topográfico por circuitos, así como evaluación detallada del DMS vertical de los conductores.
• Otros.

• Trazo y distribución automática de estructuras y ubicación de transformadores.

• Distribución automática de acometidas aéreas y subterráneas, luminarias, retenidas y puestas a tierra.

• Herramientas de optimización para la distribución de estructuras.

• Opciones de cambios globales (estructuras, soportes, conductores y otros) para modificaciones y/o correcciones.

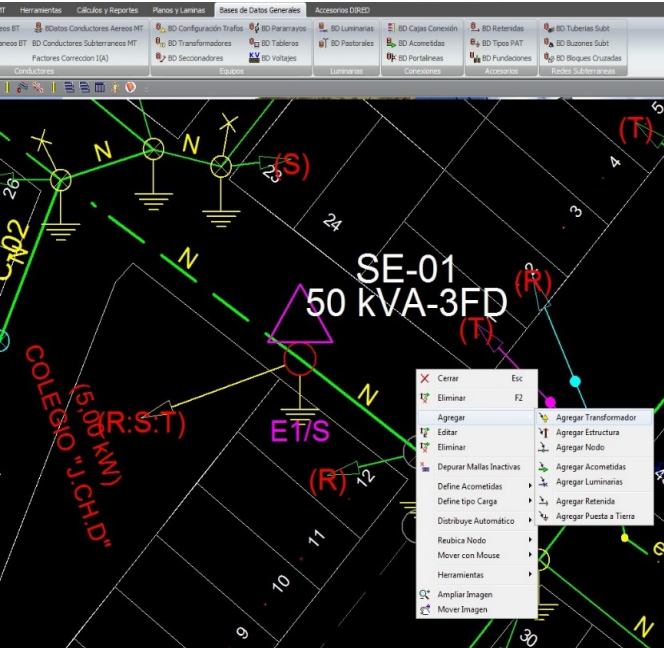

• Múltiples herramientas de edición, adición, corrección y modificación de todos los elementos del proyecto, mediante comandos simples del mouse y teclas rápidas, actualizando automáticamente los cálculos, numeraciones y otros aspectos del proyecto.

• Múltiples herramientas de acondicionamiento del diseño: reubicación de nodos, alineación de tramos, corte de circuitos, unión de tramos, entre otros; actualizando automáticamente los cálculos, numeraciones y demás aspectos del proyecto.

• Opciones de distribución de reguladores de tensión en MT.

• Opciones para la ubicación de reconectadores en MT.

• Esquemas de numeración de nodos configurables y de aplicación automática: numeración correlativa, jerarquía de circuitos, multinivel por nodos, por red dominante, entre otros.

• Posibilidad de iniciar el proyecto en la capa de media tensión o baja tensión, indistintamente, según el modelo de diseño propio de cada país.

• Totalmente compatible con el diseño de redes eléctricas predominantes en BT (modelo europeo) y redes predominantes en MT (modelo americano).

• Definición automática de redes y nodos compartidos en MT y BT, asignando nomenclaturas y/o etiquetas editables y configurables.

• DIRED-CAD cuenta con estas y muchas herramientas adicionales, tanto automáticas como manuales, que pueden aplicarse con un clic del mouse o mediante teclas rápidas.

• Paleta de colores configurable para definir colores personalizados y facilitar la identificación de transformadores, circuitos BT por transformador, circuitos MT, acometidas por tipo de carga, luminarias, tensores, redes existentes, capas inactivas, entre otros.

• Utiliza distintos grosores de líneas en el dibujo de los tramos de circuitos según su jerarquía, facilitando la identificación del recorrido del eje principal, derivaciones y subderivaciones.

•  Opciones configurables para mostrar nombres de los elementos del proyecto en distintos formatos y nomenclaturas (nombre de circuitos, conductores, estructuras, etc.), adaptándose a los diferentes formatos de presentación requeridos por el usuario.

• Opción para configurar el tamaño de letra de todos los elementos del proyecto.

• Diseño en capas independientes para redes de MT y BT, interactuando automáticamente en las instalaciones compartidas.

• Diseño de redes mixtas (aéreas y subterráneas), permitiendo cambiar automáticamente de un diseño aéreo a subterráneo y viceversa con un solo clic.



• Opción para mostrar esquemas unifilares o esquemas detallados de los circuitos de manera interactiva.

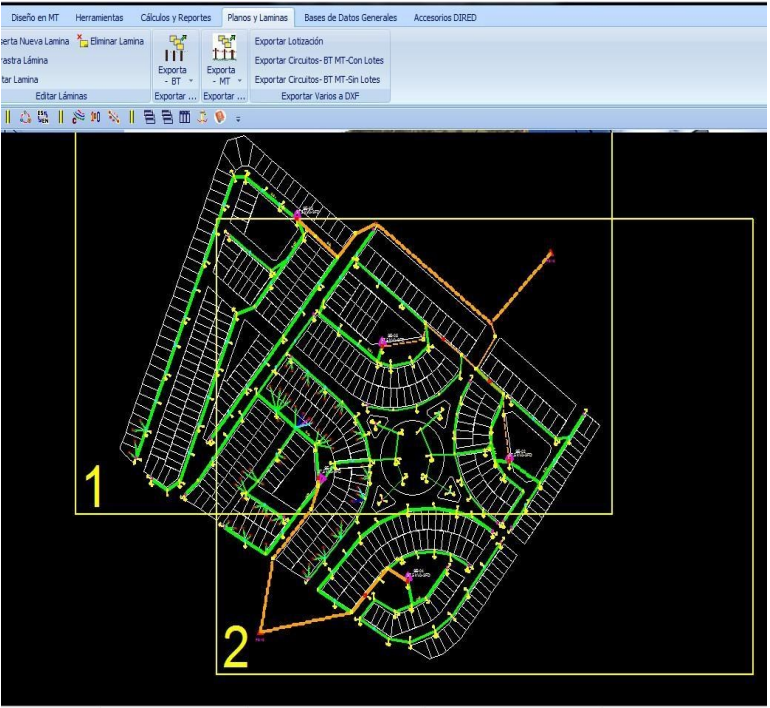

• Definición automática de planos según el formato de papel, cubriendo toda el área del proyecto y mostrando las zonas que abarca cada lámina.

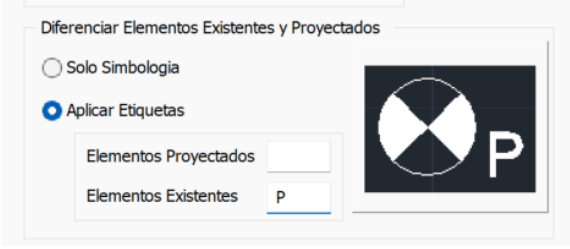

• Opciones para exportar redes existentes diferenciadas por simbología y/o etiquetas personalizables.

• Opciones de edición y definición manual de planos desde la pantalla de diseño: agregar, eliminar, reubicar y rotar láminas, entre otras funciones.

• Hasta 20 niveles de “volver atrás” (CTRL + Z) para recuperar estados anteriores del diseño, útil ante acciones no deseadas.

•  Reportes de planillas de estructuras y detalle de materiales por nodo, en distintos formatos adaptables a diversos modos de presentación.

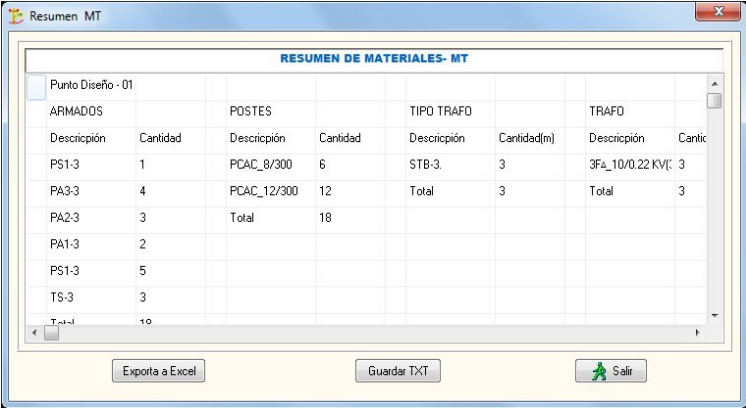

• Resumen de materiales (metrados), agrupados por subestación (SE) en BT y por punto de alimentación (PA) en MT.
• Tablas de caída de tensión para alumbrado público, servicio particular y consolidado, generadas en reportes independientes por cada transformador (SE) y circuito.

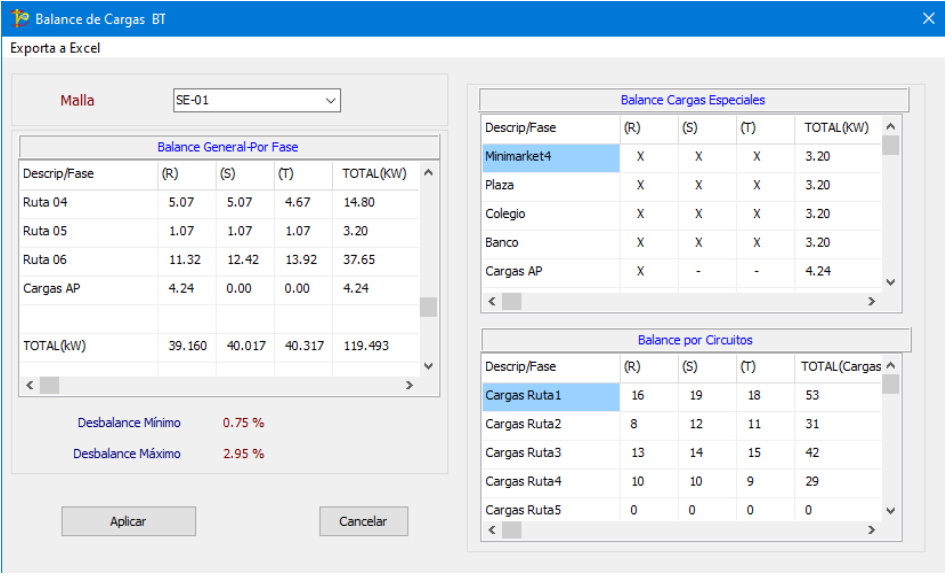

• Cuadros de balance de cargas en BT y MT de forma independiente.
• Múltiples reportes de cálculos y resultados de los diseños.
• Todos los reportes son exportables directamente a Excel o a archivos de texto.
• Planos de diseño en formatos de papel seleccionables (A3, A2, A1 y A0) y a escalas configurables. Incluye distintas opciones de reporte por capas en formato DXF: solo BT, solo MT, BT y MT en un mismo plano o únicamente alumbrado público, entre otros.
• Exportación de planos seccionados con sus respectivos cajetines en formato DXF, con tipos de cajetines seleccionables e inclusión de cuadros de leyendas, cuadros de cargas, entre otros.
• Opciones configurables para incluir automáticamente en los planos diagramas unifilares de tableros de distribución, cuadros de cargas y otros elementos.

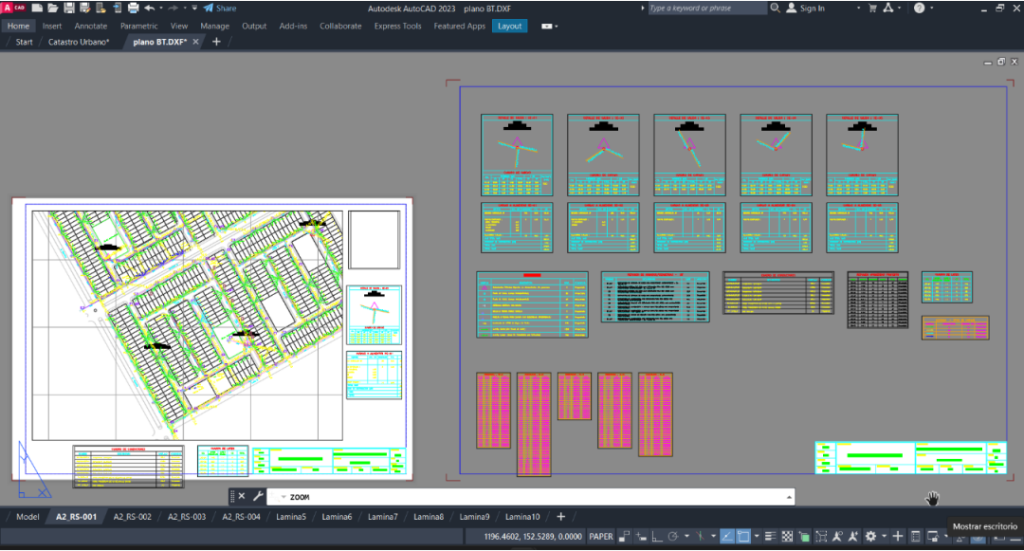

• Exportación de planos a archivos DXF en LAYOUTS para todos los formatos de papel, incluyendo leyendas y resúmenes de materiales.
• Exportación de diseños en archivos KML para su visualización en Google Earth.
